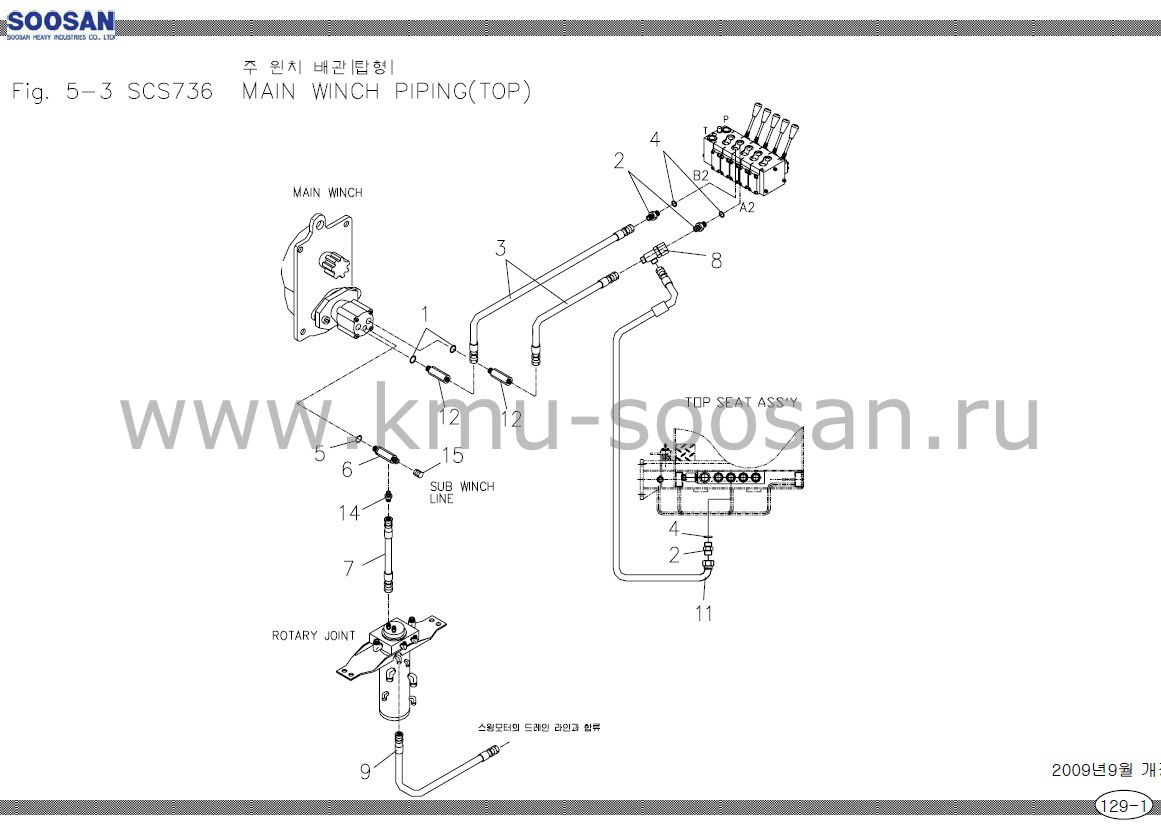

Схема подключения гидромотора лебёдки Soosan SCS 736 TOP
Запросить установку
| SOOSAN | ПОДКЛЮЧЕНИЕ ГИДРОМОТОРА ЛЕБЁДКИ | SCS736(STD) | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 6 | P18-1B |
| 2 | 2710306 | H/АДАПТЕР-01 | 2 | PF1/2(O)x PF3/8 |
| 3 | 2858004 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 2 | 1/2 |
| 4 | 2710605 | H/АДАПТЕР-02 | 2 | PF1/2(G)x PF3/8 |
| 5 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P14-1B |
| 6 | 2710305 | H/АДАПТЕР-01 | 1 | PF3/8(H)x PF3/8 |
| 7 | E05117 | H/АДАПТЕР-01 | 4 | PF1/2(O)x PF3/8 |
| 8 | B15253 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L520 |
| 9 | B15254 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L570 |
| 10 | B15118 | H/АДАПТЕР-00 | 1 | HEX.22 x 107 |
| 11 | B15116 | H/АДАПТЕР-01 | 1 | HEX.22 x 107 |
| 12 | B15156 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9 x P35 x L500 |
| 13 | 2551139 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L850 |
| 14 | 2551141 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L950 |
| 15 | 2523142 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9x P70x L1000 |
