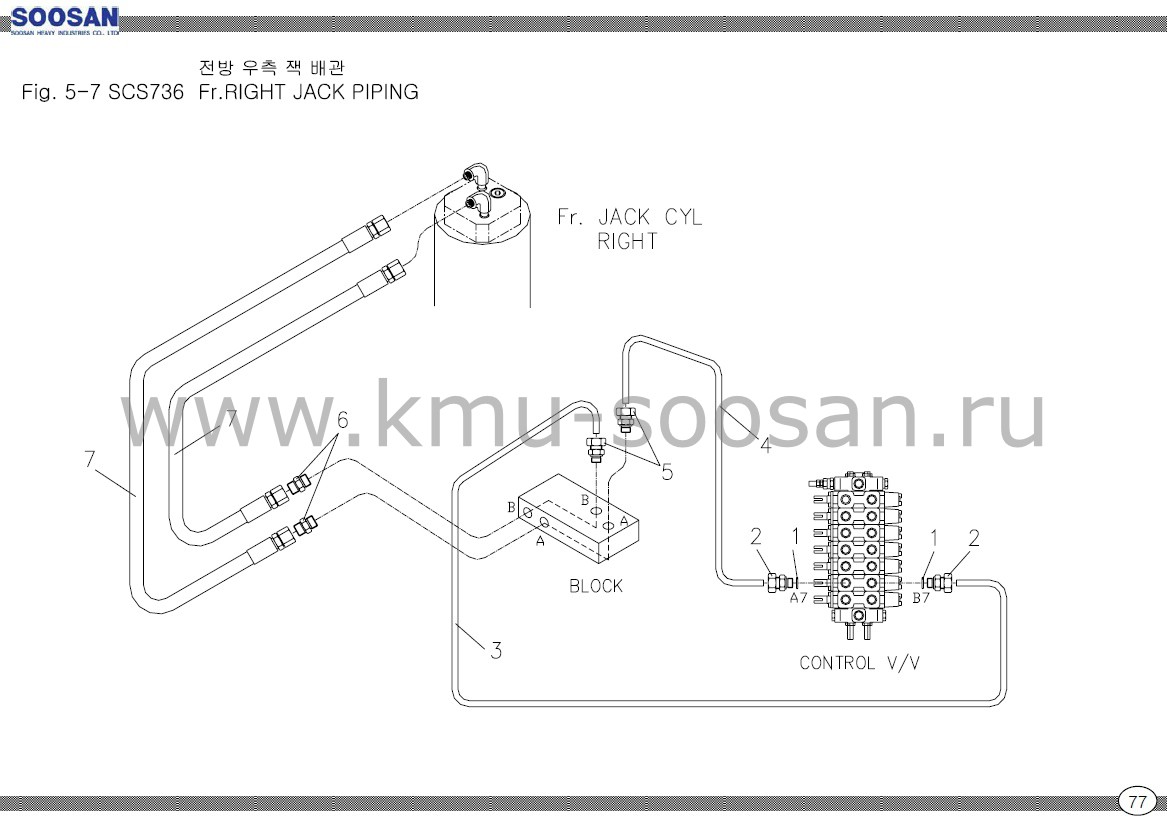

Схема подключения правого гидроцилиндра опускания лапы Soosan SCS 736
Запросить установку
| SOOSAN | ПОДКЛЮЧЕНИЕ ПРАВОГО ЦИЛИНДРА ОПУСК. ЛАПЫ | SCS736(STD) | ||||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
| 1 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P14-1B | ||
| 2 | 2720109 | M/КОННЕКТОР-02 | 2 | D10xPF3/8 | ||
| 3 | B15221 | ТРУБА | 1 | Ф10xT1.5x669L | ||
| 4 | B15222 | ТРУБА | 1 | Ф10xT1.5x505L | ||
| 5 | 2720008 | M/КОННЕКТОР-00 | 2 | D10xPT1/4 | ||
| 6 | 2710001 | H/АДАПТЕР-00 | 2 | PF1/4(H) xPT1/4 | ||
| 7 | 2590175 | МАСЛЯНЫЙ ШЛАНГ | 2 | D6xP210xL3950 | ||
